一、消聲止回閥產品概述
消聲止回閥適用于給排水管道，閥瓣采用進口兩端中心軸導向，啟閉靈活，可水平安裝或垂直安裝。閥瓣采用彈簧加載，其快速關閉能有效的消除水錘，密封性能好，關閉無噪聲。它具有體積小、重量輕、流體阻力小，耐疲勞、壽命長等優點。 |
二、消聲止回閥主要技術參數
公稱壓力：1.0～1.6MPa
公稱通經：40～600mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP 1598
三、消聲止回閥主要零部件材料
型號 | 閥體 | 密封圈 | 彈簧 |
H**1X-10 | 鑄鐵或不銹鋼 | **橡膠（NBR） | 不銹鋼ICr18Ni9Ti |
H**1X-16 | 鑄鋼或不銹鋼 | **橡膠（NBR） | 不銹鋼ICr18Ni9Ti |
四消聲止回閥主要零件的材料：
零件名稱 | 閥體、閥蓋、閥瓣 | 密封面 | 搖桿 | 銷軸 | 墊片 |
零件材料 | 碳鋼 | 堆焊硬質合金 | 碳鋼 | 鉻不銹鋼 | 柔性石墨+304 |

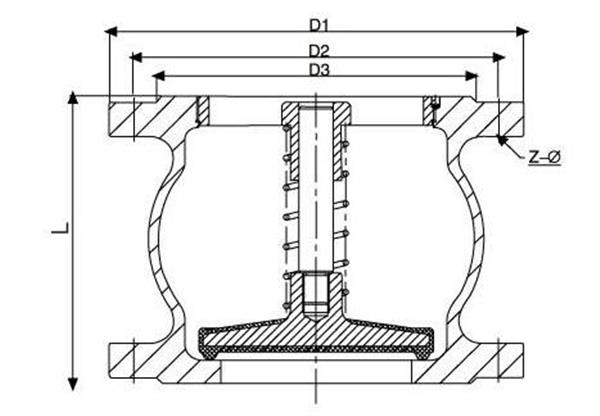

五、消聲止回閥主要外形連接尺寸
DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 112 | 120 | 130 | 150 | 165 | 190 | 210 | 255 | 310 | 320 | 380 | 405 | 430 | 450 | 510 |
