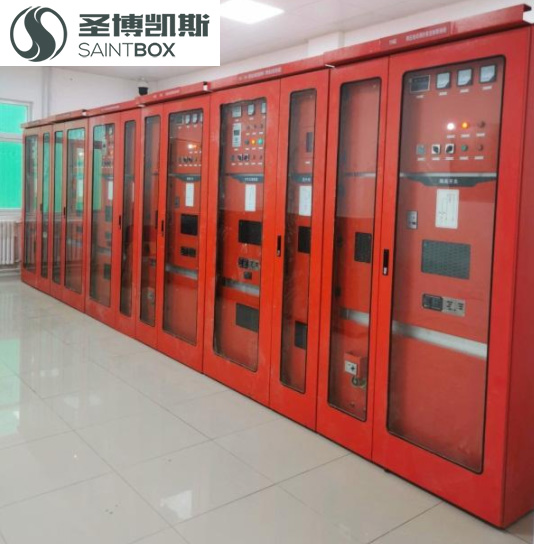

消防泵巡檢控制柜調試步驟

消防泵巡檢控制柜調試步驟

一、 送電前檢查

1.檢查柜內元器件，確認外觀完好，附件完備。2.檢查清理柜內雜物，確保柜內干凈整潔，無異物。3.對照圖紙檢查柜內所有接線，確認接線無誤。 4.測量各控制回路及供配電回路，確認無短路，無接地問題。5.分合柜內隔離開關，斷路器等，確認動作正常，無卡澀。6.檢查進出線接線正確，電纜絕緣水平正常。7.將高壓柜柜門全部關閉，手車置于試驗位置，地刀分開。8.將所有柜內開關斷路器置于斷開位置，選擇旋鈕置于停止位。

二、 巡檢柜及啟動柜啟動前準備

1. 所有電源電壓正常且所有柜內控制回路開關合上

2. 啟動柜及巡檢互鎖柜后門關閉，且地刀分開

3. 啟動柜及巡檢互鎖柜斷路器手車置于工作位置4.啟動柜及巡檢互鎖柜旋鈕切換至遠程狀態




三、巡檢柜手動啟動步驟

1. 將柜門上手動自動旋鈕切換至手動，觸摸屏畫面切換至手動巡檢畫面

2. 設置好手動巡檢運行時間，點擊 “1#高壓電機巡檢啟?！眴友矙z，當巡檢運行時間到或再次點擊該按鈕，停止手動巡檢

四、巡檢柜自動啟動步驟

1. 將柜門上手動自動旋鈕切換至自動，觸摸屏畫面切換至自動巡檢畫

2. 設置好自動巡檢所需參數

3. 點擊觸摸屏上“自動啟動”按鈕，啟動自動巡檢，巡檢柜會逐臺巡檢，巡檢結束后，到下一周期開始又自動啟動巡檢。

4. 在巡檢運行中，如果收到兩臺啟動柜任意一臺運行信號，或地刀信號立即自動停止巡檢，需在信號解除后再次點擊“自動啟動”按鈕啟動自動巡檢

5. 在自動巡檢運行中，可以點擊“自動停止”按鈕，停止自動巡檢

五、聯動柜調試步驟

1. 將柜門上手動自動旋鈕切換至停止位，合上控制柜內所有開關

2. 設置好各傳感器及壓力聯動參數

3.  將穩壓泵切換至自動，通過聯動柜壓力設定值啟停穩壓泵，確認穩壓泵自動啟停功能正常。

4.  將聯動柜切換至手動，點擊操作畫面上消防水泵“啟動”及“停止”按鈕，確認聯動柜手動啟動及停止消防泵動作正常

5.  將消防管網壓力通過穩壓泵提升至大于消防泵啟動壓力值，將聯動柜切換至自動狀態，打開消防栓或回流閥，管道壓力下降至聯動啟動壓力，啟動電動消防泵，當延時時間到后，壓力低于啟動壓力2時，聯動啟動柴油消防泵。之后手動停止消防泵。測試聯動依次啟動消防泵。

6. 將消防管網壓力通過穩壓泵提升至大于消防泵啟動壓力值，將聯動柜切換至自動狀態，電動消防泵手車放在試驗位置，打開消防栓或回流閥，管道壓力下降至聯動啟動壓力，啟動電動消防泵，此時電動消防泵應該無法啟動，聯動柜會判斷啟動失敗故障，延時2S后，聯動啟動柴油消防泵。測試當電動泵故障時，立即啟動柴油消防泵。
