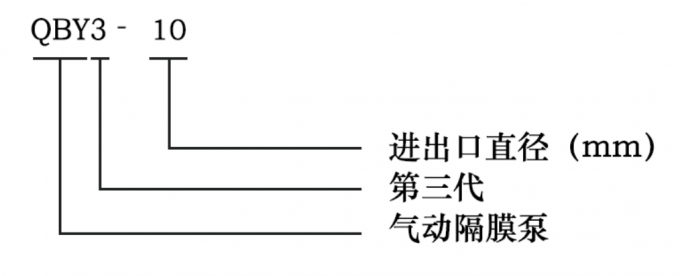

氣動隔膜泵的型號意義
QBY3-10
QBY-氣動隔膜泵
3-第三代
10-進出口直徑mm
氣動隔膜泵型號
氣動隔膜泵的規格詳解
圣博凱斯泵閥目前已經形成一定的生產規模，總共有八種規格直徑，分別是DN10mm，DN15mm，DN25mm，DN40mm，DN50mm，DN65mm，DN80mm，DN100mm。有四種材質，分別是QBY鋁合金氣動隔膜泵，QBY鑄鐵氣動隔膜泵，QBY不銹鋼氣動隔膜泵，QBY工程塑料氣動隔膜泵。其中隔膜泵廠家生產的氣動隔膜泵材質有鋁合金和不銹鋼材質。也可以根據用戶的需求進行定制。
氣動隔膜泵型號及規格詳解表
| 型號 | 流量 (m3/h) | 揚程 (m) | 出口壓力 (bar) | 吸程 (m) | 允許通過 顆粒直徑 (mm) | 空氣 消耗量 (m3/min) | 供氣 壓力 (bar) | 進出口尺寸 | |
| 絲扣 | 法蘭 | ||||||||
| QBY3-10 | 0~0.8 | 0~50 | 6 | 5 | ≤1 | ≤0.3 | ≤7 | 3/8″ | |
| QBY3-15 | 0~1 | 0~50 | 6 | 5 | ≤1 | ≤0.3 | ≤7 | 1/2″ | |
| QBY3-25 | 0~2.4 | 0~50 | 6 | 5 | ≤2.5 | ≤0.6 | ≤7 | 1″ | |
| QBY3-40 | 0~8 | 0~50 | 6 | 5 | ≤4.5 | ≤0.6 | ≤7 | 11/2″ | |
| QBY3-50 | 0~12 | 0~50 | 6 | 5 | ≤8 | ≤0.9 | ≤7 | 50 | |
| QBY3-65 | 0~16 | 0~50 | 6 | 5 | ≤8 | ≤0.9 | ≤7 | 65 | |
| QBY3-80 | 0~24 | 0~50 | 6 | 5 | ≤10 | ≤1.5 | ≤7 | 80 | |
| QBY3-100 | 0~30 | 0~50 | 6 | 5 | ≤10 | ≤1.5 | ≤7 | 100 | |
| 單位換算：1L/min=0.06m3/h | 1bar=1kgf/cm2=0.1MPa |???????? ????????????注：以上性能參數為清水測試參數 |
