ISG型管道離心泵

分類：管道泵時間：2021-03-22 11:20:45

ISG型管道<a href=http://www.hbtongmeng.com/pump/list/9.html target=_blank class=infotextkey>離心泵</a>

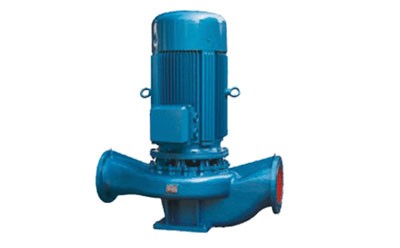

ISG型管道離心泵

ISG型管道離心泵產品特點：

ISG型管道離心泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。
軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。
安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
可根據管路布置的要求采用泵的豎式和橫式安裝。

ISG型管道離心泵主要用途：

ISG型立式管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T<80℃。

IRG(GRG)型立式熱水(高溫)循環泵廣泛適用于：能源、冶金、化工、紡織、造紙，以及賓館飯店等鍋爐高溫熱水增壓循環輸送及城市采用暖系統循環用泵，IRG型使用溫度T<120℃，珀GRG型使用溫度T<240℃。
IHG型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為20℃~+120℃。
YG型立式管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃~+120℃。

ISG型管道離心泵工作條件：

吸入壓力≤1．0MPa，或泵系統高工作壓力≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa，泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
環境溫度<40℃，相對濕度<95％。
所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。

注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。

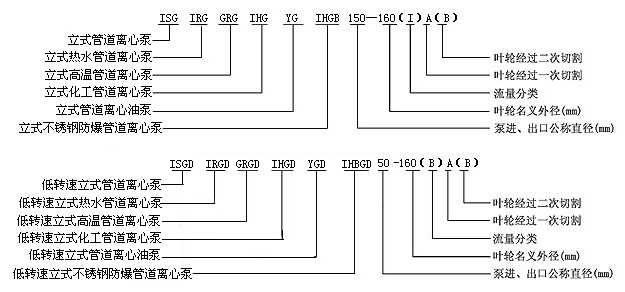

ISG型管道離心泵型號意義：

型號	流量(m³/h)	流量 (L/S)	揚程 (m)	效率 (%)	轉速 (r/min)	電機功率 (kw)	汽蝕余量 (m)
15-80	1.1 1.5 2.0	0.30 0.42 0.55	8.5 8 7	26 34 34	2800	0.18	2.5
20-110	1.8 2.5 3.3	0.5 0.69 0.91	16 15 13.5	19 34 35	2800	0.37	2.5
20-160	1.8 2.5 3.3	0.5 0.69 0.91	33 32 30	19 25 23	2800	0.75	2.5
25-110	2.8 4 5.2	0.78 1.11 1.44	16 15 13.5	34 42 41	2900	0.55	2.5
25-125	2.8 4 5.2	0.78 1.11 1.44	20.6 20 18	28 36 35	2900	0.75	2.5
25-125A	2.5 3.5 4.5	0.69 0.97 1.25	17 16 14	35	2900	0.75	2.5
25-160	2.8 4 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5	2.5
25-160A	2.5 3.5 4.5	0.69 0.97 1.25	29 28 26	31	2900	1.1	2.5
32-125	4.5 4 6.5	1.25 1.39 1.58	20.5 20 18	29 38 38	2900	0.75	2.5
32-125A	3.3 4.5 5.7	1.22 1.75 2.31	17 16 14	37	2900	0.75	2.5
40-100	4.4 6.3 8.3	1.11 1.53 1.94	13.2 12.5 11.3	48 54 53	2900	0.55	2.5
40-100A	4 5.5 7	1.22 1.75 2.31	10.6 10 9	47 52.6 54	2900	0.37	2.5
40-125	4.4 6.3 8.3	1.11 1.53 1.94	20.5 20 18.5	36 46 43	2900	1.1	2.5
40-125A	4 5.5 7	1.22 1.75 1.94	16.3 16 15.5	40 44 42.5	2900	0.75	2.5
40-160	4.4 6.3 8.3	1.22 1.75 2.31	33.2 32 30.2	34 40 42	2900	2.2	2.5
40-160A	4 5.5 7	1.11 1.53 1.94	29 28 26.6	33 38 39	2900	1.5	2.5
40-160B	3.5 5 6.5	0.97 1.39 1.80	25 24 22.5	31.5 37 39	2900	1.1	2.5
40-200	4.4 6.3 8.3	1.22 1.75 2.31	50.5 50 48	26 33 35	2900	4.0	2.5
40-200A	4 5.5 7	1.11 1.53 1.94	44.6 44 42.7	26 31 32	2900	3.0	2.5
40-200B	3.5 5 6.5	0.97 1.39 1.80	39 38 36	29	2900	2.2	2.5
40-250	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	24 27.5 28	2900	7.5	2.5
40-250A	4 5.5 7	1.11 1.53 1.94	72.5 70 65	24 26 24.5	2900	5.5	2.5
40-250B	3.5 5 6.5	0.097 1.39 1.80	63 60 55	25	2900	4.0	2.5
40-100(I)	8.8 12.5 16.3	2.44 3.47 4.53	13.6 12.5 11.3	55 62 60	2900	1.1	2.5
40-100(I)A	8 11 14	2.22 3.05 3.89	10.5 10 9	60	2900	0.75	2.5
40-125(I)	8.8 12.5 16.3	2.44 3.05 3.89	21.5 20 17.8	49 58 58	2900	1.5	2.5
40-125(I)A	8 11 14	2.22 3.05 3.89	17.0 16 14.3	56	2900	1.1	2.5
40-160(I)	8.8 12.5 16.3	2.44 3.47 4.53	33.3 32 29.8	45 52 53	2900	3.0	2.5
40-160(I)A	8 11 14	2.22 3.05 3.89	29 28 26.2	43 48 47	2900	2.2	2.5
40-160(I)B	7 10 13	1.94 2.78 3.61	26 24 20	50	2900	1.5	2.5
40-200(I)	8.8 12.5 16.3	2.44 3.47 4.53	51 50 48.5	38 46 49	2900	5.5	2.5
40-200(I)A	8 11 14	2.22 3.05 3.89	44.7 44 43	43	2900	4.0	2.5
40-200(I)B	7 10 13	1.94 2.78 3.61	40 38 35	44	2900	3.0	2.5
40-250(I)	8.8 12.5 16.3	2.44 3.47 4.53	81.8 80 77.5	29 36 40	2900	11	2.5
40-250(I)A	8 11 14	2.22 3.05 3.89	71.5 70 68	34	2900	7.5	2.5
40-250(I)B	7 10 13	1.94 2.78 3.61	62 60 57	34	2900	7.5	2.5
50-100	8.8 12.5 16.3	2.44 3.47 4.53	13.2 12.5 11.3	55 62 60	2900	1.1	2.5
50-100A	8 11 14	2.22 3.05 3.89	10.7 10 9	52 57 57	2900	0.75	2.5
50-125	8.8 12.5 16.3	2.44 3.47 4.53	21.5 20 17.8	49 58 58	2900	1.5	2.5
50-125A	8 12.5 16.3	2.44 3.47 4.53	21.5 20 17.8	49 58 58	2900	1.5	2.5
50-125B	8 11 14	2.22 3.05 3.89	17 16 14.3	47.5 53 54	2900	1.1	2.5
50-160	8.8 12.5 16.3	2.44 3.47 4.53	33.3 32 29.8	45 52 53	2900	3.0	2.5
50-160A	8 11 14	2.22 3.05 3.89	29 28 26.2	43 48 47	2900	2.2	2.5
50-160B	7 10 13	1.94 2.78 3.61	26 24 20	50	2900	1.5	2.5
50-200	8.8 12.5 16.3	2.44 3.47 4.53	51 50 48.5	38 46 49	2900	5.5	2.5
50-200A	8 11 14	2.22 3.05 3.89	44.7 44 43	37 43 43	2900	4.0	2.5
50-200B	7 10 13	1.94 2.78 3.61	40 38 35	44	2900	3.0	2.5
50-250	8.8 12.5 16.3	2.44 3.47 4.53	81.4 80 77.5	29 36 40	2900	11	2.5
50-250A	8 11 14	2.22 3.05 3.89	71.5 70 68	29 34 37	2900	7.5	2.5
50-250B	7 10 13	1.94 2.78 3.61	62 60 57	34	2900	7.5	2.5
50-100(I)	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 70	2900	1.5	3.0
50-100(I)A	16 22 28	4.44 6.11 7.78	10.8 10 8.7	65 68 65	2900	1.1	3.0
50-125(I)	17.5 25 32.5	4.86 6.94 9.03	22.0 20 17.0	63 67 65	2900	3.0	3.0
50-125(I)A	16 22 28	4.44 6.11 7.78	17.5 16 13.5	62 63 62	2900	2.2	3.0
50-160(I)	16 22 32.5	4.86 6.94 9.03	34.4 32 27.5	55 63 60	2900	4.0	3.0
50-160(I)A	14 20 28	4.44 6.11 7.78	30 28 24.5	57 59 58	2900	4.0	3.0
50-160(I)B	14 20 26	3.89 5.56 7.22	26 24 21	61	2900	3.0	3.0
50-200(I)	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 57 60	2900	7.5	3.0
50-200(I)A	16 22 28	4.44 6.11 7.78	46.2 44.2 41	52 55 57	2900	7.5	3.0
50-200(I)B	14 20 26	3.89 5.56 7.72	40.5 38 34	55	2900	5.5	3.0
50-250(I)	17.5 25 32.5	4.86 6.94 9.30	81.8 80 76.5	39 50 55	2900	15	3.0
50-250(I)A	16 22 28	4.44 6.11 7.78	71.4 70 68.0	42 47 51	2900	11	3.0
50-250(I)B	14 20 26	3.89 5.56 7.72	62 60 56	50	2900	11	3.0
50-315(I)	17.5 25 32.5	4.86 6.94 9.30	127 125 122	31 40 44	2900	30	3.0
50-315(I)A	16 22 28	4.44 6.11 7.78	115 113 110	38	2900	30	3.0
50-315(I)B	14 20 26	3.89 5.56 7.72	103 101 98	37	2900	22	3.0
65-100	17.5 25 32.5	4.86 6.94 9.30	13.7 12.5 10.5	67 69 70	2900	1.5	3.0
65-100A	16 22 28	4.44 6.11 7.78	10.8 10 8.7	65 68 65	2900	1.1	3.0
65-125	17.5 25 32.5	4.86 6.94 9.30	22 20 17	63 67 65	2900	3.0	3.0
65-125A	16 22 28	4.44 6.11 7.78	17.5 16 13.5	62 63 62	2900	2.2	3.0
65-160	17.5 25 32.5	4.86 6.94 9.30	34.4 32 27.5	55 63 60	2900	4.0	3.0
65-160A	16 22 28	4.44 6.11 7.78	30 28 24.5	57 59 58	2900	3.0	3.0
65-160B	14 20 26	3.89 5.56 7.72	26 24 21	61	2900	2.2	3.0
65-200	17.5 25 32.5	4.86 6.94 9.30	52.7 50 45.5	49 57 60	2900	7.5	3.0
65-200A	16 22 28	4.44 6.11 7.78	46.2 44.2 41	52 55 57	2900	5.5	3.0
65-200B	14 20 26	3.89 5.56 7.72	40.5 38 34	55	2900	4.0	3.0
65-250	17.5 25 32.5	4.86 6.94 9.30	81.8 80 76.5	39 50 55	2900	15	3.0
65-250A	16 22 28	4.44 6.11 7.78	71.4 70 68	42 47 51	2900	11	3.0
65-250B	14 20 26	3.89 5.56 7.72	62 60 56	50	2900	7.5	3.0
65-315	17.5 25 32.5	4.86 6.94 9.30	127 125 122	31 40 44	2900	30	3.0
65-315A	16 22 28	4.44 6.11 7.78	115 113 110	38	2900	30	3.0
65-315B	14 20 26	3.89 5.56 7.72	103 101 98	37	2900	22	3.0
65-100(I)	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3.0	3.5
65-100(I)A	32 44 56	8.89 12.2 15.6	11 10 8.5	67 72 71	2900	2.2	3.5
65-125(I)	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.5
65-125(I)A	32 44 56	8.89 12.2 15.6	18 16 13	67 72 68	2900	4.0	3.5
65-160(I)	35 50 65	9.72 13.9 18.1	35 32 27.5	63 71 70	2900	7.5	3.5
65-160(I)A	32 44 56	8.89 12.2 15.6	30 28 25	65 70 66	2900	7.5	3.5
65-160(I)B	28 40 52	7.78 11.1 14.4	27 24 20	69	2900	5.5	3.5
65-200(I)	35 50 65	9.72 13.9 18.1	53.5 50 44	58 67 68	2900	15	3.5
65-200(I)A	32 44 56	8.89 12.2 15.6	47 44 40	57 66 68	2900	11	3.5
65-200(I)B	28 40 52	7.78 11.1 14.4	40.4 38 33	65	2900	7.5	3.5
65-250(I)	35 50 65	9.72 13.9 18.1	83 80 72	52 60 62	2900	22	3.5
65-250(I)A	32 44 56	8.89 12.2 15.6	73 70 64	53 57 63	2900	18.5	3.5
65-250(I)B	28 40 52	7.78 11.1 14.4	63 60 53	61	2900	15	3.5
65-315(I)	35 50 65	9.72 13.9 18.1	128 125 122	53 54 57	2900	37	3.0
65-315(I)A	32 44 56	8.89 12.2 15.6	116 113 110	42 53 56	2900	37	3.0
65-315(I)B	28 40 52	7.78 11.1 14.4	103 101 97	52	2900	30	3.0
80-100	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3.0	3.5
80-100A	32 44 56	8.89 12.2 15.6	11 10 8.5	67 72 71	2900	2.2	3.5
80-125	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.5
80-125A	32 44 56	8.89 12.2 15.6	18.0 16 13	67 72 68	2900	4.0	3.5
80-160	35 50 65	9.72 13.9 18.1	35 32 27.5	63 71 70	2900	7.5	3.5
80-160A	32 44 56	8.89 12.2 15.6	30 28 25	65 70 66	2900	7.5	3.5
80-160B	28 40 52	7.78 11.1 14.4	27 24 20	69	2900	5.5	3.5
80-200	35 50 65	9.72 13.9 18.1	53 50 44	58 67 68	2900	15	3.5
80-200A	32 44 56	8.89 12.2 15.6	47 44 40	57 66 68	2900	11	3.5
80-200B	28 40 52	7.78 11.1 14.4	40.5 38 23	65	2900	7.5	3.5
80-250	35 50 65	9.72 13.9 18.1	83 80 72	52 60 62	2900	22	3.0
80-250A	32 44 56	8.89 12.2 15.6	73 70 64	53 57 63	2900	18.5	3.0
80-250B	28 40 52	7.78 11.1 14.4	63 60 53	61	2900	15	3.0
80-315	35 50 65	9.72 13.9 18.1	128 125 122	43 54 57	2900	37	3.0
80-315A	32 44 56	8.89 12.2 15.6	116 113 110	42 53 56	2900	37	3.0
80-315B	28 40 52	7.78 11.1 14.4	103 101 97	52	2900	30	3.0
80-100(I)	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5	4.5
80-100(I)A	64 88 112	17.8 24.4 31.1	11 10 8.5	67 75 76	2900	4.0	4.5
125-400(I)A	128 176 224	35.6 48.9 62.2	46 44 40	66 71 70	1450	37	3.5
125-400(I)B	105 150 195	29.1 41.7 54.2	40.5 38 30	72	1450	30	3.5
150-200	112 160 208	31.1 44.4 57.8	13.5 12.5 10	60 72 66	1450	11	3.0
150-200A	98 140 182	27.2 39 50.6	11 10 8.5	68 70 71	1450	7.5	3.5
150-250	112 160 208	31.1 44.4 57.8	23.5 20 14	66 71 66	1450	15	3.5
150-250A	98 140 182	27.2 39 50.6	10 17 11	65 70 66	1450	11	3.0
150-250B	84 120 156	23.3 33.3 43.3	15.5 14 10	62 70 68	1450	7.5	3.0
150-315	112 160 208	31.1 44.4 57.8	33 32 28	62 70 80	1450	22	3.5
150-315A	98 140 182	27.2 39 50.6	20 28 26.6	60 71 80	1450	18.5	3.5
150-315B	84 120 156	23.3 33.3 43.3	25 24 22.5	66 71 70	1450	15	3.5
150-400	112 160 208	31.1 44.4 57.8	52 50 42	60 72 80	1450	37	3.5
150-400A	98 140 182	27.2 39 50.6	46 44 39	60 70 80	1450	30	3.5
150-400B	84 120 156	23.3 33.3 43.3	41 38 30	66 70 73	1450	22	3.5
150-200(I)	140 200 260	38.9 55.6 72.2	13.5 12.5 11	68 78 78	1450	15	3.0
150-200(I)A	128 176 224	35.6 48.9 62.2	11 10 8.5	68 76 80	1450	11	3.0
150-250(I)	140 200 160	38.9 55.6 72.2	23.5 20 14	70 79 72	1450	18.5	3.5
150-250(I)A	128 176 224	35.6 48.9 62.2	19 17 11	68 77 71	1450	15	3.5
150-315(I)	140 200 260	38.9 55.6 72.2	33.8 32 26	73 78 70	1450	30	3.5
150-315(I)A	128 176 224	35.6 48.9 62.2	31.5 28 23	60 76 80	1450	22	3.5
150-315(I)B	105 150 195	29.1 41.7 54.2	27.5 25 18	65 72 68	1450	18.5	3.5
150-400(I)	140 200 260	38.9 55.6 72.2	53 50 43.5	68 75 71	1450	45	3.5
150-400(I)A	128 176 224	35.6 48.9 62.2	46 44 40	67 72 71	1450	37	3.5
150-400(I)B	112 160 208	31.1 44.4 57.8	40.5 38 30	73	1450	30	3.5
150-250	120 200 240	33.3 55.6 66.7	83 80 72	66 78 75	2900	75	3.5
150-250A	112 187 224	31.3 51.9 62.2	73 70 63	64 75 73	2900	55	4.2
150-250B	144 173 208	28.9 48.1 37.8	63 60 54	63 74 72	2900	45	4.5
150-315	120 200 240	33.3 55.6 66.7	130 125 120	60 75 77	2900	110	4.5
150-315A	112 187 224	31.3 51.9 62.2	113 110 105	57 72 74	2900	90	4.5
150-315B	104 173 208	28.9 48.1 57.8	98 95 91	55 70 72	2900	75	4.5
200-200	140 200 260	38.9 55.6 72.2	13.5 12.5 11	68 78 78	1450	15	3.0
200-200A	128 176 224	35.6 48.9 62.2	11 10 8.5	76	1450	11	3.0
200-250	140 200 260	38.9 55.6 72.2	22 30 15.5	70 79 72	1450	18.5	3.5
100-100(I)	96 160 192	26.7 44.4 53.3	14 12.5 10	64 73 70	2900	11	4.5
100-125(I)	96 160 192	26.7 44.4 53.3	24 20 14	62 74 69	2900	15	4.5
100-125(I)A	84 140 168	23.3 39 46.7	20 17 12	64 72 78	2900	11	4.5
100-160(I)	96 160 192	26.7 44.4 53.3	36 32 27	69 79 75	2900	22	5.6
100-160(I)A	84 140 168	23.3 39 46.7	32 28 23.5	66 76 72	2900	18.5	5.0
100-200(I)	96 160 192	26.7 44.4 53.3	53 50 45	69 79 78	2900	37	5.2
100-200(I)A	84 140 168	23.3 39 46.7	48 45 40	64 74 73	2900	30	4.5
100-200(I)B	60 120 100	16.7 27.8 33.3	43 40 36	72	2900	22	4.5
100-250(I)	96 160 192	26.7 44.4 53.3	83 80 72	65 77 74	2900	55	4.8
100-250(I)A	84 140 168	23.3 39 46.7	75 72 65	60 72 69	2900	45	4.5
100-250(I)B	60 120 100	16.7 27.8 33.3	68 65 58	70	2900	37	4.5
125-160	96 160 192	26.7 44.4 53.3	35 32 27	69 79 75	2900	22	5.6
125-160A	84 140 168	23.3 39 46.7	32 28 23.5	66 76 72	2900	18.5	5.0
125-200	96 160 192	26.7 44.4 53.3	53 50 45	69 79 78	2900	37	5.2
125-200A	84 140 168	23.3 39 46.7	48 45 40	64 74 73	2900	30	4.5
125-200B	60 100 120	16.7 27.8 33.3	42 40 36	72	2900	22	4.5
125-250	96 160 192	26.7 44.4 53.3	83 80 72	65 77 74	2900	55	4.8
125-250A	84 140 168	23.3 39 46.7	75 72 65	60 72 69	2900	45	4.5
125-250B	60 100 120	16.7 27.8 33.3	68 65 58	70	2900	37	4.5
125-315	96 160 192	26.7 44.4 53.3	128 125 117	70 72 68	2900	90	4.8
125-315A	84 140 168	23.3 39 46.7	117 113 104	65 70 71	2900	75	4.5
125-315B	60 100 120	16.7 27.8 33.3	107 101 92	65 68 66	2900	55	4.5
125-200(I)	140 200 260	38.9 55.6 72.2	13.5 12.5 11	66 76 76	2900	15	3.0
125-200(I)A	128 176 224	35.6 48.9 62.2	11 10 8.5	72 74 70	2900	11	3.0
125-250(I)	140 200 260	38.9 55.6 72.2	23.5 20 14	70 76 73	2900	18.5	3.5
125-250(I)A	128 176 224	35.6 48.9 62.2	19 17 11	70 74 71	2900	15	3.5
125-315(I)	140 200 260	38.9 55.6 72.2	33.8 32 26	70 76 72	2900	30	3.5
125-315(I)A	128 176 224	35.6 48.9 62.2	31 28 23	72 74 76	2900	22	3.5
125-315(I)B	105 150 195	29.1 41.7 54.2	27.5 25 18	65 70 65	2900	18.5	3.5
125-400(I)	140 200 260	38.9 55.6 72.2	53 50 43.5	68 73 70	2900	45	3.5
125-400(I)A	128 176 224	35.6 48.9 62.2	46 44 40	66 71 70	1450	37	3.5
125-400(I)B	105 150 195	29.1 41.7 54.2	40.5 38 30	72	1450	30	3.5
150-200	112 160 208	31.1 44.4 57.8	13.5 12.5 10	60 72 66	1450	11	3.0
150-200A	98 140 182	27.2 39 50.6	11 10 8.5	68 70 71	1450	7.5	3.5
150-250	112 160 208	31.1 44.4 57.8	23.5 20 14	66 71 66	1450	15	3.5
150-250A	98 140 182	27.2 39 50.6	10 17 11	65 70 66	1450	11	3.0
150-250B	84 120 156	23.3 33.3 43.3	15.5 14 10	62 70 68	1450	7.5	3.0
150-315	112 160 208	31.1 44.4 57.8	33 32 28	62 70 80	1450	22	3.5
150-315A	98 140 182	27.2 39 50.6	20 28 26.6	60 71 80	1450	18.5	3.5
150-315B	84 120 156	23.3 33.3 43.3	25 24 22.5	66 71 70	1450	15	3.5
150-400	112 160 208	31.1 44.4 57.8	52 50 42	60 72 80	1450	37	3.5
150-400A	98 140 182	27.2 39 50.6	46 44 39	60 70 80	1450	30	3.5
150-400B	84 120 156	23.3 33.3 43.3	41 38 30	66 70 73	1450	22	3.5
150-200(I)	140 200 260	38.9 55.6 72.2	13.5 12.5 11	68 78 78	1450	15	3.0
150-200(I)A	128 176 224	35.6 48.9 62.2	11 10 8.5	68 76 80	1450	11	3.0
150-250(I)	140 200 160	38.9 55.6 72.2	23.5 20 14	70 79 72	1450	18.5	3.5
150-250(I)A	128 176 224	35.6 48.9 62.2	19 17 11	68 77 71	1450	15	3.5
150-315(I)	140 200 260	38.9 55.6 72.2	33.8 32 26	73 78 70	1450	30	3.5
150-315(I)A	128 176 224	35.6 48.9 62.2	31.5 28 23	60 76 80	1450	22	3.5
150-315(I)B	105 150 195	29.1 41.7 54.2	27.5 25 18	65 72 68	1450	18.5	3.5
150-400(I)	140 200 260	38.9 55.6 72.2	53 50 43.5	68 75 71	1450	45	3.5
150-400(1)A	128 176 224	35.6 48.9 62.2	46 44 40	67 72 71	1450	37	3.5
150-400(I)B	112 160 208	31.1 44.4 57.8	40.5 38 30	73	1450	30	3.5
150-250	120 200 240	33.3 55.6 66.7	83 80 72	66 78 75	2900	75	3.5
150-250A	112 187 224	31.3 51.9 62.2	73 70 63	64 75 73	2900	55	4.2
150-250B	144 173 208	28.9 48.1 37.8	63 60 54	63 74 72	2900	45	4.5
150-315	120 200 240	33.3 55.6 66.7	130 125 120	60 75 77	2900	110	4.5
150-315A	112 187 224	31.3 51.9 62.2	113 110 105	57 72 74	2900	90	4.5
150-315B	104 173 208	28.9 48.1 57.8	98 95 91	55 70 72	2900	75	4.5
200-200	140 200 260	38.9 55.6 72.2	13.5 12.5 11	68 78 78	1450	15	3.0
200-200A	128 176 224	35.6 48.9 62.2	11 10 8.5	76	1450	11	3.0
200-250	140 200 260	38.9 55.6 72.2	22 30 15.5	70 79 72	1450	18.5	3.5
200-250A	128 176 224	35.6 48.9 62.2	18.5 17 11.5	78	1450	15	3.5
200-250B	112 160 208	31.1 44.4 57.8	15.4 14 10	77	1450	11	3.5
200-315	140 200 260	38.9 55.6 72.2	33.8 32 26	73 78 77	1450	30	3.5
200-315	128 176 224	35.6 48.9 62.2	30 28 22	77	1450	22	3.5
200-315B	112 160 208	31.1 44.4 57.8	26 24 18	75	1450	18.5	3.5
200-400	140 200 260	38.9 55.6 72.2	52.5 50 42	68 75 68	1450	45	3.5
200-400A	128 176 224	35.6 48.9 62.2	46.5 44 36	74	1450	37	3.5
200-400B	112 160 208	31.1 44.4 57.8	40.5 38 30	73	1450	30	3.5
200-200(I)	280 400 520	77.8 111.1 144	13.4 12.5 10.5	70 80 79	1450	22	4.5
200-200(I)A	256 352 448	71.1 97.8 121	10.8 10 8.5	71 78 77	1450	18.5	4.5
200-250(I)	280 400 520	77.8 111.1 144	22.2 20 14	75 80 72	1450	30	4.5
200-250(I)A	256 352 448	71.1 97.8 124	19 17 13	71 76 74	1450	22	4.5
200-250(I)B	224 320 416	62.2 88.9 116	15.5 14 10	78	1450	18.5	4.5
200-315(I)	280 400 520	77.8 111.1 144	36 32 26	75 80 75	1450	55	4.5
200-315(I)A	256 352 448	71.1 97.8 124	31.5 28 23	75 79 70	1450	45	4.5
200-315(I)B	224 320 416	62.2 88.9 116	27.5 24 18.5	78	1450	37	4.0
200-400(I)	280 400 520	77.8 111.1 144	54.5 50 39	75 81 77	1450	75	4.0
200-400(I)A	256 352 448	71.1 97.8 124	47 44 35	80	1450	55	4.0
200-400(I)B	224 320 416	62.2 88.9 116	42 38 29	80	1450	45	4.0
250-250	350 550 650	97.2 152.8 180.5	22 20 16	78 82 81	1450	45	5.0
250-250A	300 500 600	83.3 139 166.7	18.3 17 14	76 80 80	1450	37	5.0
250-315	350 550 650	97.2 152.8 180.5	34 32 28	76 80 79	1450	75	5.5
250-315A	300 500 600	83.3 139 166.7	29.5 28 24	74 78 77	1450	55	5.5
250-315B	260 450 520	72.2 125 144.4	25 24 20	70 74 72	1450	45	5.5
300-235	480 720 900	133 200 250	20 18 15.5	77 81 74	970	55	4.5
300-235A	420 600 780	117 167 217	16.2 15 13	75 81 77	970	45	5.0
300-300	780 720 900	133 200 250	31 28 25	77 81 77	970	75	5.0
300-300A	420 600 780	117 167 217	25.5 24 21.5	76 80 77	970	55	5.0
300-300B	380 540 700	106 150 194	22.5 21 18	79	970	45	5.0
300-380	480 720 900	133 200 250	46 44 40	76 80 81	970	132	5.0
300-380A	420 600 780	117 167 217	42 40 36	70 76 78	970	110	5.0
300-380B	380 540 700	106 150 194	37 35 30	72 76 76	970	90	5.0
